Certina koneistot vintage rannekelloissa

Certinan historia

Veljekset Adolf ja Alfred Kurth ostivat vuonna 1888 taskukelloja valmistavan kellotehtaan Grechenistä ja nimesivät yrityksen Kurth Freres SA:ksi (=Veljekset Kurth Oy). Tehdas valmisti ensimmäiset rannekellonsa vuonna 1906. Vuonna 1936 tehdas julkisti maailman ensimmäisen jousikäyttöisen digitaalikellon (=osoittimien tilalla oli numerokiekot, jotka näkyivät ikkunasta). Tehdas päätti ottaa tavoitteekseen valmistaa kestäviä käyttökelloja, koska niille olisi suurin kysyntä. 50-vuotisjuhlien kunniaksi vuonna 1938 tehdas julkisti kellomerkikseen Certinan. Nimi pohjaa latinan sanaan certus, joka tarkoittaa varmaa/luotettavaa, lisäksi nimi oli helppo lausua saksaksi, ranskaksi, italiaksi ja englanniksi. Vuonna 1959 Certinan malliston lippulaivaksi muodostui Certina DS (=double security), kello, jossa oli liipottimen iskusuojauksen lisäksi koneisto iskusuojattu iskuilta kumirenkaalla, joka on kuoren ja koneiston kehysrenkaan välissä. 70-luvulle tultaessa japanilaisten tulo markkinoille reilusti edullisemmilla hinnoilla Certinan kanssa, käänsi tehtaan tasaisen kasvun jyrkkään alamäkeen. Vuonna 1971 omistajasuku päätti, konkurssin uhatessa, luopua omistuksesta ja fuusioitua General Watch Companyyn, joka oli osa ASUAG-konsernia. ASUAG = Allgemeine Schweizerische Uhrenindustrie AG oli pankkien ja Sveitsin hallituksen luoma konserni, jonka tarkoituksena oli estää maan kelloteollisuuden katoaminen, siis eräänlainen roskapankki kelloteollisuudelle. ASUAGin hallussa oli Ebauches-koneistotehtaat (ETA) sekä kellotehtaat: Auguste Reymond, Atlantic, Certina, Diantus, Edox, Endura, Eterna, Hamilton, Longines, Microma, Mido, Oris, Rado, Roamer, Rotary ja Technos. Kelloalan laman syventyessä 80-luvulle tultaessa sekä ASUAGia että SSIHta uhkasi konkurssi ja vuonna 1983 ASUAG ja SSIH (Omega ja Tissot) päättivät fuusioitua. Osa ASUAGin kellotehtaista jo taas jaloilleen päässeet (A.Reymond, Atlantic, Edox, Eterna, Oris, Rotary ja Technos) irtautuivat uudelleen itsenäisiksi. Uuden yhtiön nimeksi tuli ASUAG-SSIH. Kirjain hirviö muutettiin vuonna 1986 SMHksi ja uudelleen vuonna 1998 Swatch Group Ltdksi.

Tärkeimmät kaliiperiperheet

Certina 320

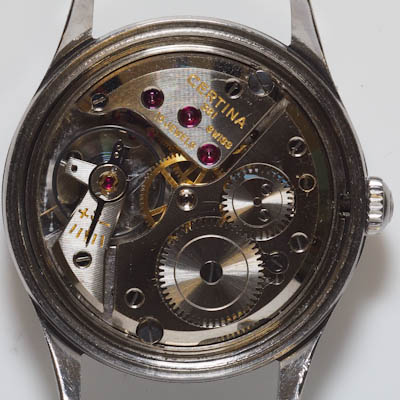

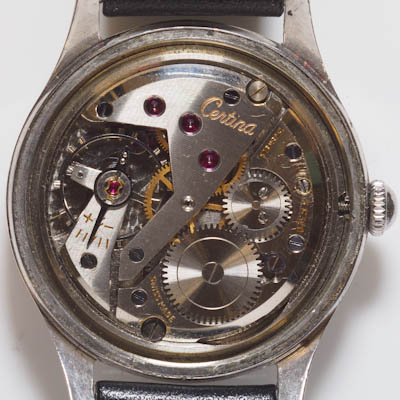

Kuvissa Certina 320 ja 321, ero on siltojen muotoilussa.

Miesten vedettäväkoneisto 40-luvulta.
Heilahdustaajuus 18.000, Inca-iskusuoja, käyntivara 42h, kiviä 15, pikkusekunti, tasospiraali.
Koneiston mitat: 12" = 27,0 mm ja korkeus 3,90 mm. Tuotannossa 40-luvulta 50-luvun puoliväliin. Sillat ja pohja rodinoitu.

Kaliiperisarja virallisesti K.F.320 (K.F. =Kurth Freres, Veljekset Kurth)

320 Perusversio.
320B Sama, kalenteri. Korkeus 4,65 mm.
320T Sama kuin 320B. Parannettu versio.

321 Sama kuin 320. Kiviä 15 tai 16. Siltojen muotoilua muutettu.
321T Sama kuin 320T. Kiviä 15 tai 16. Siltojen muotoilua muutettu

324 Kaliiperista 320 tehty keskisekunti-versio. Koneiston korkeus 5,0mm.
324T Sama kuin 324, + kalenteri.

330 Sama kuin 320. Halkaisija 13" eli 29mm.

410-sarja on sama kuin 320, mutta halkaisija 11,5" eli 25,6mm.
410 Perusversio.
411 Ei sekuntia.
414 Keskisekunti.

Uusi kaliiperi-koodaus 50-luvulla

Certinan uusitussa kaksi-osaisessa kaliperijärjestelmässä alkuosa kertoi koneiston halkaisijan millimetreissä.
Koodin seuraava 3. numero kertoo kehitysversion. Käytettyjä numeroita 0, 1, 2, 3, 4 ja 6. 0 viittaa ei omaan koneistoon.  Ykkösellä (ja 2) alkavat olivat ensimmäinen sukupolvi (23-14 ja 28-10). Nelosella alkavat olivat automaattien 1. sukupolvi. Kolmosella alkavat olivat vedettävien toinen sukupolvi 25-35. Kuutosella alkavat vedettävien 3. sukupolvi ja automaattien 2. sukupolvi.
4. numero kertoo sekuntiosoittimen paikan (pikkusekunti 0) sekä onko vedettävä (6) vai automaatti (5) sekä 70-luvun keskirataskuulalaakerillinen erikoiskoneisto 7 tai 8.
Mahdollinen 5. numero (joko 1 tai 2) kertoo, että koneistossa on 1 kalenteri tai 2 tuplakalenteri.

Certina 23-14 ja 25-36

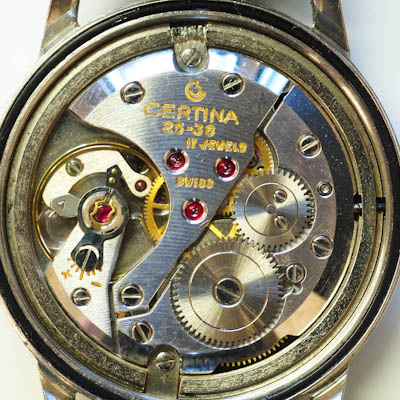

Kuvassa Certina 25-36

Miesten vedettävä peruskaliperi. Kaliperista 324 tehty pienempi versio, uusi kaliperikoodaus.
Heilahdustaajuus 18.000, Inca-iskusuoja, käyntivara 42h, kiviä 17, keskisekunti, tasospiraali. Lisäksi 60-luvun puolivälissä malliin 23-36 ja 25-36: rukkauksen hienosäätö ruuvilla (osa on sama kuin Zenithin käyttämä 25xx-sarjassa), käynninkeskiöinti.
Koneiston mitat: 10,5" = 23,3 mm tai 11,5 = 25,6 mm ja korkeus 5,0 mm. Sillat ja pohja rodinoitu. Tuotantoon 23-3x-sarja ja 25-3x-sarja tuotantoon 50-luvun puolivälissä.  Rinnakkaiskaliiperi 25-6x oli sama, mutta nopeammalla 19.600 käyntitaajuudella.

23-14 Perusversio.
23-20 Pikkusekunti, käyntivara 50h. Tuotannossa 50-luvun loppu.

23-35 Keskisekunti, käyntirattaalla Girocap-vastakivet, käyntivara 38h. Korkeus 4,25 mm.
23-36 Sama kuin 23-35, ei girocapia, rukkauksen hienosäätö.

25-35 Keskisekunti, käyntivara 43h. Halkaisija 11,5" eli 25,6mm, korkeus 4,2 mm.
25-36 Sama kuin 25-35, rukkauksen hienosäätö.

Certina 25-45

Kuvassa Certina 25-45

Miesten automaatti-kaliiperi, Certinan ensimmäinen roottori-malli.
Heilahdustaajuus 18.000, Inca-iskusuoja, käyntivara 42h, kiviä 21 tai 23, keskisekunti, tasospiraali, rukkauksen hienosäätö ruuvilla, käynninkeskiöinti.
Koneiston mitat: 11,5 = 25,6 mm ja korkeus 6,0 mm / kalenterilla 6,55 mm. Tuotannossa 1951-60.  Ylikoko 12,5 = 28,0mm. Tuotannossa 1953-60. Sillat ja pohja rodinoitu.

25-45 Perusversio.
25-451 Sama kuin 25-45, kalenteri.

28-45 Sama kuin 25-45, halkaisija 12,5" = 28 mm
28-451 Sama kuin 28-45, kalenteri.

Certina 28-10 ja 28-131

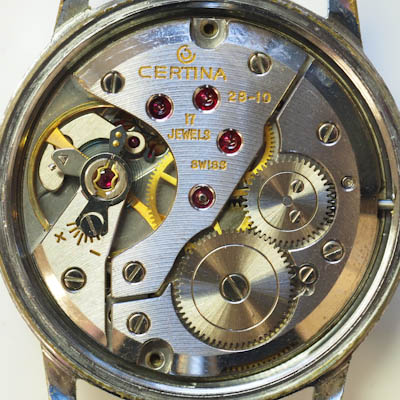

Kuvissa Certina 28-10 ja kalenterillinen 28-161. Huomioi pikkusekunti-koneen "ylimääräinen" kivi sillassa.

Miesten vedettävä-kaliiperi. Isompi ylikoko-versio 23-35 ja 25-35 kaliipereista, myös kalenteriversio.
Heilahdustaajuus 18.000 tai 19.600, Inca-iskusuoja, käyntivara 46h, kiviä 17, keskisekunti, tasospiraali.
Koneiston mitat:  12,5 = 28 mm ja korkeus 4,4 mm, kalenterilla 4,9 mm. Tuotantoon 28-10 50-luvun puoliväli ja päättyi 60-luvun alku. 28-16 tuotantoon 60-luvun puoliväli. Sillat ja pohja rodinoitu.

28-10 perusversio pikkusekunnilla, heilahdustaajuus 18.000.
28-15 Perusversio keskisekunnilla.Versio on poikkeuksellisesti vedettävä, vaikka 4. numero on 5.
28-151 Sama kuin 28-15, kalenteri.
28-16 Perusversio keskisekunnilla, heilahdustaajuus 19.800. Rukkauksen hienosäätö ruuvilla, käynninkeskiöinti.
28-161 Sama kuin 28-16, kalenteri.
28-163 Sama kuin 28-161, kalenterin tilalla biorytmi-kiekko. Tuotantoon 1965.

Certina 25-65

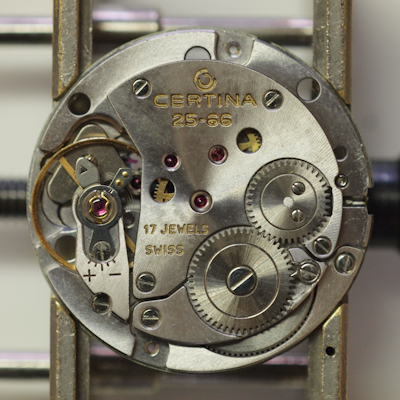

Kuva1 Certina 25-66 ja kuva2 Certina 25-661M Jälkimmäisen liipottimessa kolme puolaa.

Certinan kellojen peruskoneisto 60- ja 70-luvuilla 25-651.

Miesten automaatti/vedettävä-kaliiperi.
Heilahdustaajuus 19.800, Inca-iskusuoja, käyntivara 44h, kiviä vedettävä 17 ja automaatti 27 tai 28, keskisekunti, tasospiraali, rukkauksen hienosäätö ruuvilla, käynninkeskiöinti.
Koneiston mitat: 11,5 = 25,6 mm ja korkeus 4,95 mm / kalenterilla 5,4 mm. Tuotannossa 1960-77. Sillat ja pohja nikkelöity.

Automaattiversiot
25-65 Perusversio.
25-651 Sama kuin 25-65, kalenteri.
25-652 Sama kuin 25-65, tuplakalenteri.
25-651M Sama kuin 25-651, uusi liipotin. Tuotantoon 1975.

Vedettävät versiot
25-66 Vedettävä Korkeus 3,85 mm.1960-75
25-661 Vedettävä, kalenteri. Korkeus 4,3 mm.
25-66M Vedettävä, uusi liipotin. Korkeus 3,85 mm.
25-661M Vedettävä, uusi liipotin, kalenteri.Korkeus 4,3 mm. Tuotantoon 1975.

Automaatti, 28.800 taajuudelle nostettu versio.
25-671 Automaatti, heilahdustaajuus 28.800, kalenteri, kuulalaakeroitu minuuttiratas 1970-72.
25-672 Automaatti, heilahdustaajuus 28.800, tuplakalenteri, kuulalaakeroitu minuuttiratas.

Automaatti uusitulla rakenteella, jäi pieneksi kokeiluksi.
25-68 Automaatti, heilahdustaajuus 28.800, kuulalaakeroitu minuttiratas, uusi malli ja tehtaan viimeinen koneistosarjaan. 1972-75
25-681 Automaatti, heilahdustaajuus 28.800, kalenteri, kuulalaakeroitu minuttiratas, uusi malli.
25-682 Automaatti, heilahdustaajuus 28.800, tuplakalenteri, kuulalaakeroitu minuttiratas, uusi malli.

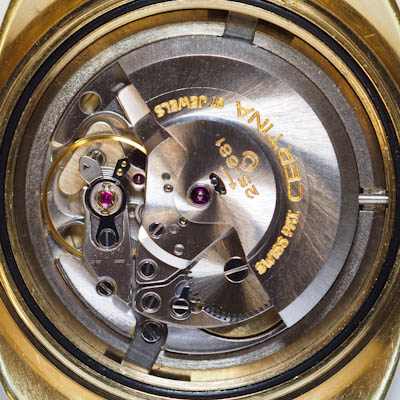

Kuvassa Certina 25-681 High Speed koneisto taajuudella 28.000.

Certina 25-011

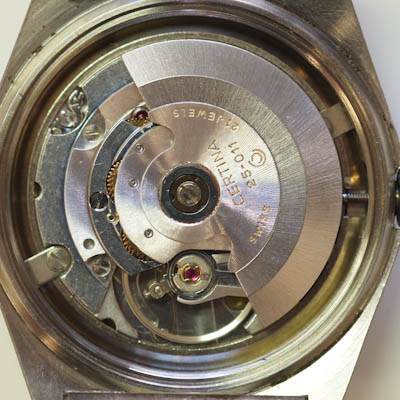

Certina 25-011

Certinan siirtyminen pois omista in house -koneistoista. ETA-koneisto pienin muutoksin, lisätty rukkauksen hienosäätö. ETA 2783. Koneisto oli käytössä 1975-76, ennen kuin oma 919-1 koneisto saatiin ulos.
Heilahdustaajuus 21.600, Inca-iskusuoja, käyntivara 48h, kiviä 21, kalenterin pikasiirto, rukkauksen hienosäätö epäkeskoruuvilla, käynninkeskiöinti, vetopainossa liukulaakeri.
Koneiston mitat: 11,5" = 25,60mm ja korkeus 5,35mm.

25-011 Perusversio.
25-032  Tuplakalenteri versio, ETA 2789.

Certina 29-052, 29-062

Certina 29-062

Certinan ChronOlympic kelloissa käytettiin Valjoux-koneistoja. 29-052 Valjoux 72 koneisto. Vedettävä, 3 laskijaa (sek, min, tunti), ei kalenteria, käyntitaajuus 18.000, Inca-iskusuoja, käynninkeskiöinti, 17 kiveä, käyntivara 48h. Koneiston mitat, halkaisija 13" eli 30,0 mm korkeus 6,95 mm. Kyseessä on ns tolpparelli eli column wheel -crono, joita yleisesti arvostetaan "parempina" toimintavipu/ cam switch -cronoihin verrattuna.

29-052 Valjoux 72 koneisto. Tiedot yllä. Käytössä Certinalla 1968-70.
29-053 Valjoux 23 koneisto. 2 laskijaa. Käytössä Certinalla 1970-74.

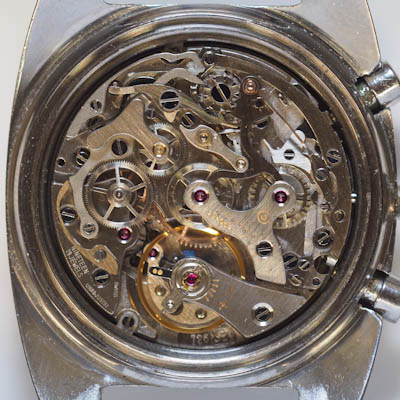

29-062 Valjoux 726 koneisto. 72:n päivitys. Käytössä Certinalla 1970-74.
29-0531Valjoux 232 koneisto. 2 laskijaa, kalenteri, käyntitaajuus 21.600. Käytössä Certinalla 1970-74.
29-0631 Valjoux 234 koneisto. 2 laskijaa, kalenteri, käyntitaajuus 21.600. Käytössä Certinalla 1970-74.
29-064 Valjoux 728 koneisto. Regatta-crono. Keskinapa-min.laskija, tuntilaskija klo 6:00. Certinalla 1971.

Certinan kaliperikoodi muuttui 70-luvun puolivälissä ja koneiston halkaisijapohjaisesta järjestelmästä luovuttiin.
674 Valjoux 7750. Auto-crono. 3 laskijaa. Käyntitaajuus 28.800, Inca-iskujuoja, 25 kiveä, käyntivara 46h, tuplakalenteri, rukkauksen hienosäätö, käynninkeskiöinti. Certinalla 1975 eteenpäin. 7750 on cam switch-crono.

Uusi kaliiperi-koodaus

Vuonna 1975 Certina luopuu 20 vuotta käytössä olleesta kaliperikoodistaan ja siirtyy takaisin käyttämään 3 numeroista kaliiperikoodia. Se valmisti tällä koodilla vain kaksi omaa koneistoa 852-1 ja 919-1, mutta käytti koodia käyttämiensä ESA-koneistojen tunnisteina. Syynä muutokseen lienee ollut uusi, useiden tehtaiden (mm Certina, Eterna, Zenith) samaan aikaan 70-luvun puolivälissä käyttöön ottama kolmiosainen kuoritunniste, josta ilmenee kuoren materiaali (kaksi numeroa), kuoren malli (neljä numeroa) ja kaliiperi (kolme numeroa).

Certina 853-1 ja 919-1

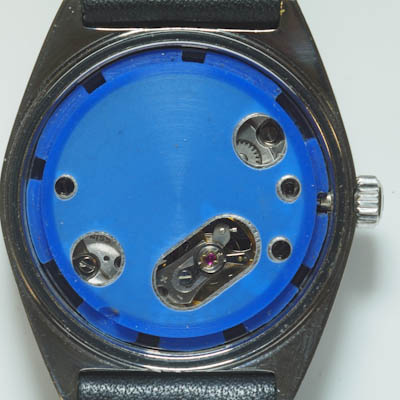

Kuvassa Certina 854-1. Kuvassa 2 koneiston kehysrengas, oli samalla pölysuoja. Sininen kumia, joka suojasi iskuilta, sen alla meltorautainen purkki, joka suojaa magnetismilta.

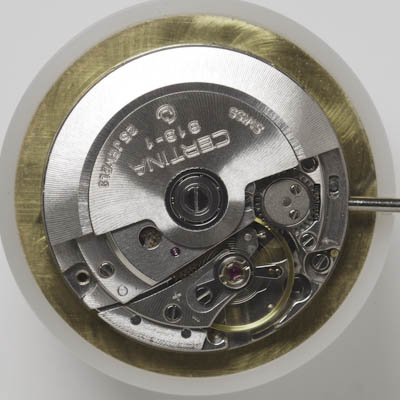

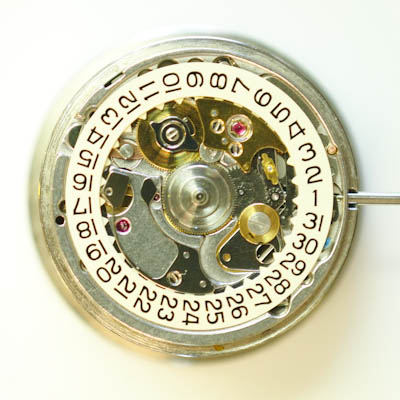

Certina 919-1

Certinan viimeinen mallisto-sarja julkistettiin vuonna 1976. Ensin kehitettiin vedettävä koneisto, joka pohjalta kehitettiin automaattikoneisto. Malliston tärkein uudistus oli kalenterin pikasiirto ja vetopainon kuulalaakeri. Koneisto jäi erittäin lyhytikäiseksi, koska 70-luvun lopussa mekaanistenkellojen valmistus loppui täysin, kellomaailman siirtyessä quartz-koneistoihin.
Heilahdustaajuus 28.800, Inca-iskusuoja, käyntivara 48h, kiviä 17, päivämäärän salamavaihto, kalenterin pikasiirto, rukkauksen hienosäätö epäkeskoruuvilla, käynninkeskiöinti.
Koneiston mitat: 11,5" = 25,60mm ja korkeus 4,05mm.

853-1 Vedettävä perusversio.
854-1 Sama kuin 853-1, mutta tuplakalenteri.

919-1 Automaattiversio, kalenteri. Koneiston korkeus 5,20mm, kiviä 25 ja käyntivara 44h, vetopainolla kuulalaakeri.
920-1 Sama kuin 919-1, tuplakalenterilla.

Certinan 70-luvun paristo- ja quartz-koneistot

Certina ei valmistanut omia koneistoja siirryttäessä pois mekaanisista kelloista, vaan siirtyi käyttämään ESA-koneistoja. Ensimmäiset paristo- ja quartz-kellot tehtiin päällekkäin mekaanisten kellojen tuotannon kanssa.

28-353 Liipotinmoottorikoneisto ESA 9154 Dynotron. 12,5" eli 28,0mm. Biorytmi-kiekko. Tuotannossa 1971.

29-151 Äänirauta ESA 9162. 13" eli 29,0mm. Kalenterilla. Tuotannossa 1969-76.
29-152 Äänirauta ESA 9164. 13" eli 29,0mm. Tuplakalenterilla. Tuotannossa 1971-76.
749 Äänirauta-crono Chronolympic C-Tronic, ESA 9110. 13,25" eli 30,0mm. Tuplakalenterilla, ajanotto. Tuotannossa 1972-76.

29-251 ja 755 Quartz-koneisto ESA 9180. 13" eli 29,0mm. Kalenterilla. Tuotannossa 1972 alkaen.
29-252 ja 756 Quartz-koneisto ESA 9181. 13" eli 29,0mm. Tuplakalenterilla. Tuotannossa 1972 alkaen.
750 Quartz-koneisto ESA 9361. 11,5" eli 25,60mm. Kalenterilla. Tuotannossa 1977 alkaen.
751 Quartz-koneisto ESA 9362. 11,5" eli 25,60mm. Kalenterilla. Tuotannossa 1980 alkaen.

Certina kelloissa käytettyjä mallisto nimiä

DS Certinan tunnetuin malli. Tulee sanoista Double Security, kellossa oli liipottimen iskusuojan lisäksi iskusuojaus koneistolle: koneiston ja kuoren välissä oli paksu kumirengas, joka avulla koneisto "kelluu" kuoren sisällä, myös kellon akseli oli 2-osainen. Malli julkistettu vuonna 1958. Versiot: DS-2 (1968) ja DS-3 (70-luvun loppu, tässä ETA koneisto).
Argonaut 60-70-lukujen taitteen mallisto, jossa kuoret olivat massiivistet usein tankkimallia. Alunperin Argonautit olivat sukeltajankelloja, mutta varsinainen mallisto oli vain roiskevesitiiviitä seikkailijan kelloja. Kaksi mallistoa Argonaut 220 (60-luvun loppu), Argonaut 280 (70-luvun alku). 220-mallissa kuoren kyljet ovat suorat, kun taas 280-mallissa kyljet ovat kaarevat.
Certidate Tehtaan ensimmäinen kalenterillinen mallisto 60-luvun alusta, vedettävällä koneella 28-161 sekä viimeiset mallit 25-661. Malli poistui 60-luvun puolivälissä, kun kalenteri arkipäiväistyi.
Labora Certinan vanhin mallistonimi, lanseerattu jo 40-luvun lopulta. Latinan sana, joka tarkoittaa työskentelyä. Kellon siis luvataan kestävän, vaikka olisi ranteessa ruumiillisessa työssä. 50-luvun mainoskuvassa työmies käytti moukaria. Kello oli tavallaan DS:n edelläkävijä kestävänä kellona. Certinan 40-50-lukujen koneisto 320 tai 330.
Chronolympic Certinan crografi-malliston nimi, 70-luvun alusta. Kelloissa käytettiin Valjoux-tehtaan koneistoja, kuten Val232 ja 234. 70-luvun puolivälistä mallistonimeä käytettiin myös ESA 9210 äänirautakoneistoa sekä digitaalikelloissa, joissa oli mukana ajanotto.
Biostar Epätieteellinen New age -uskovaisille suunnattu kello, kellon taulussa kieppuvat värikiekot ja numerot (kalenterikiekkojen tilalla). Kelloissa oli kiekot, jotka kiersivät 23, 28 ja 33 päivä kiertoa. Kiekot kertovat väreillä käyttäjälle ovatko taivaankappaleet suotuisasti ja onko hyvä päivä. Malli tuotiin ensin 60-luvun lopulla markkinoille vedettävällä koneistolla 28-163 ja 70-luvun alussa kellossa liipotinmoottorikoneisto ESA 9154.
Festival Juhlakellojen mallisto 60-luvun lopulta. Olen nähnyt tätä vain naistenkelloissa.
Bristol Ensin mekaanisia ja myöhemmin myös automaatteja. Mallisto, jolla tähdättiin kai britti-markkinoille, oletettavasti Waterking oli siellä jonkun muun rekisteröimä tuotemerkki.  Bristol 190 tuotannossa 1963-64, Bristol 230 ja 235 tuotannossa 1967-68 ja Bristol 228 tuotannossa 70-luvun alkupuolella.
Blue Ribbon 60-70-luvun taitteen mallisto, vähän elegantimpia ja sirompia pukukello toimistotyöntekijälle, vastapainoksi kookkaille DS- ja Argonaut-malleille.
New Art 70-luvulle sijoittuva pukukello-mallisto, joka pyrki pieneen irtiottoon omalla design-tyylillä.
Town & Country käytettiin kulmikkaassa kellossa, jossa ruuvillinen takapohja, tehtaan versio Kennedy-mallista (kulmikas kello, jonka USAn presidentti JFK teki suosituksi 60-luvulla). Itse nimellä haluttiin viitata, että kello sopii eleganttiutensa puolesta "fiininpään" toimistohommaan ja myös tiiviytensä ansiosta myös ronskimpaan käyttöön. 60-luvun  puoliväliin asti kulmikkaat kellot olivat tiivisteettömiä, mutta Certinan T+C ja Zenithin Respirator toivat niihin tiivisteet.
Waterking 60-luvun alun malli oli Certinan vastaus sporttiseen käyttöön, johon tarvittiin vesisuojattua kelloa. Vertaa Omega Seamaster, Zenith Sporto, Revue Sport, Tissot Seastar, Roamer Searock jne Vedettävä kello, yleensä 25-36. Malli palasi uudestaan 70-luvun alussa Waterking 215.
Club 2000 Automaattikellojen mallisto 70-luvun lopulta, jonka nimi viittasi futuristisesti kaukaiseen tulevaisuuteen joka kuitenkin jo alkoi siintää ihmisten mielissä. ETA-koneistolla 25-011.
288 Numero taulussa viittaa käyntitaajuuteen 28.800. Certinan malli vuodelta 1973-75, erikoiskoneisto 25-681. Jäi käytännössä quartz-kellojen jalkoihin.
