Omega Marine Chronometer esiteltiin Baselin messuilla 1970, mutta kauppoihin kellosaatiin vasta 1974. Tätä koneistoa käytettiin vain ja ainoastaan mallissa Marine Chronometer. Kellolle kehitettiin 1977 Marine Chronometer tarkkuustesti. Testin käyneet kellot olivat uudella kaliiperilla 1516. Kello on yhä tarkin omalta kiteeltä tarkkuutensa ottava kello, vain modernit itsensä ulkopuolelta aikansa ottavat kellot (GPS, atomikello) pääsevät suurempaan tarkkuuteen, mutta ne eivät mittaa aikaa itsenäisesti. Tiettävästi mikään muu, tehdas ei valmistanut Marine Chronometri testin läpäissyttä kelloa ja Omegakin teki vain 5682 kelloa. Löysin netistä artikkelin, jossa kerrottiin, että Omegan Marine Chronometer kello cal 1516 maksoi, 70-luvun lopulla USA:ssa $1850. Tuolloin Omega Speedmaster Moonwatchin hinta oli Suomessa noin 900-1000 mk. 1 taala oli tuolloin noin 4 mk. Koneiston ensimmäinen versio oli cal 1510, toinen päivitysversio 1511 ja viimeinen versio, jonka mukana tuli Marine Chronometer -todistus cal 1516. 1516 kelloissa oli lasisarja 14 karaatin kultaa. Kellojen sarjanumero on kuoressa ulkopuolella (klo 6:00), niin että se on esillä kun, kello on kädessä. Sarjan 1511 numerot alkavat 349xxx ja 1516 numerot 370xxx.
Koneiston kvartsikide toimi taajuudella 2.400.000 värähdyskertaa sekunnissa, kun normaali quartz-kello toimii taajuudella 32.768, eli kellon kide värähteli noin 72 kertaa nopeammin, kuin modernin kellon kide.
Koneisto ei ole enää huollon piirissä.
1510 perusversio. 3 osoitinta ja kalenteri. Julkistettu 1974.
Tätä ensimmäistä erää tehtiin vain 100 kpl.
1511 päivitysversio. 1975. Tätä tehtiin 1000 kpl.

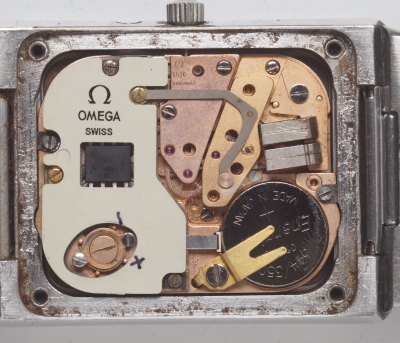

1516 testattu versio, jonka mukana Marine Chronometer
-todistus. Myyntiin 1977.
Jos Omega kellon koneisto on kunnossa, kellolle on tehtävissä pienhuolto, jossa kuoren tiiviysosat (nuppi, painimet, tiivisteet sekä mahdollisesti lasi) uusitaan. Tämän ikäisissä kelloissa alkuperäistiiviysosat: tiivisteet ja nupintiivisteet ovat sulaneet öljymäiseksi töhnäksi, joka ei omaa mitään tiiviysominaisuuksia ja uhkaa turmella itse koneiston mustalla sotkulla. Kellon tiiviysosat kannattaa uusituttaa, vaikka kello ei olisi enää aktiivikäytössä, tällöin ainakin kellon keräilyarvo säilyy. Osia on vielä toistaiseksi saatavilla. Tämä koskee siis 70-luvun Omega quartz-kelloja, muilla kellomerkeillä näin vanhoihin ei ole mitään osia saatavilla.
Malleilla 1310 ja 1315 on lieviä eroja.
Omegan ensimmäinen quartz-koneisto, Megaquartz. Malli oli tuotannossa 1973-78.
Kokonaistuotanto (1310+1315) 200.000 kpl.
Koneiston mitat: halkaisija 29,00 mm ja korkeus 6,35 mm.
Quartz ohjattu askelmoottori, keskisekunti, tuplakalenteri, pikasiirrolla,
kiviä 8. Virrankulutus vanhempi piiri 15 uA, uudempi piiri (1315) 7,5 uA.
Alunperin 1,35V mercury patteri (=
elohopeapatteri, jota ei enää
valmisteta. Toimii myös 1,55V hopeaoksidi-patterilla. Koneisto tosin vaatii
rukkauksen, koska koneisto käy erilailla 1,55V-patterilla. Heitto voi olla
luokkaa 2,5min/kk, joten säätö on tarpeellinen).
Koneisto ei ole enää huollon piirissä.
1310 perusversio
1315 Paranneltu versio. Uusi sähköosa ja kalenterinsiirtoratas.
Mallista puuttuvat myös nupin vierellä olleet 2 paininta. Toisella pysäytettiin
sekunti, toisella hoitui kalenterin pikasiirto.

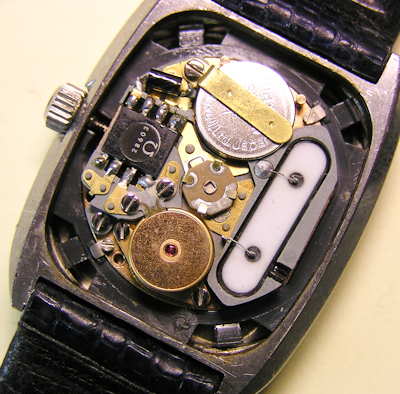

Omega 1320.
Malli tuotantoon 1975.
Koneiston mitat: halkaisija 20,00 mm ja korkeus 5,70 mm
Käyntitarkkuus <5s/kk. 1,35V
mercury patteri (ei enää valmisteta), jolle oli ilmoitettu pariston kestoksi 14 kuukautta.
Toimii myös 1,55V hopeaoksidipatterilla. Kellossa
moottorisiirto nupissa painin, josta asetetaan aika.
Koneisto ei ole enää huollon piirissä.

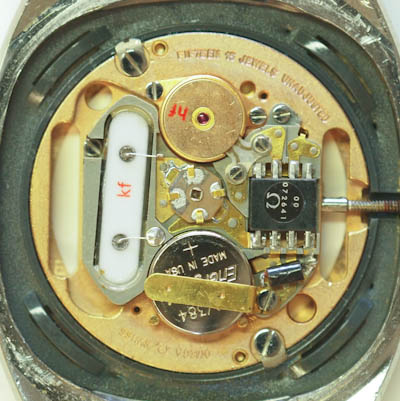

Omega 1325 on 11.5 linjan koneisto. 15 kiveä. Kaksi osoitinta ja kalenteri. Koneisto kalenteriversio kaliiperista 1320.
Koneisto ei ole enää huollon piirissä.

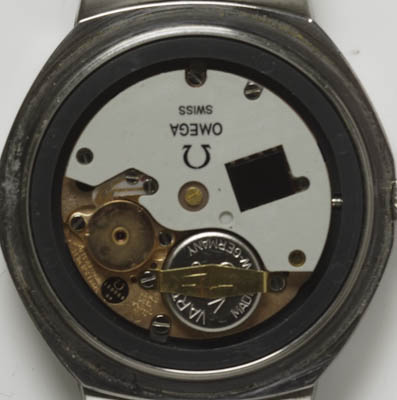

Omega 1330 on 9'" eli 20,0mm koneisto. Kaksi osoitinta. Koneistossa on 3 kiveä. Tuotantoon 1976.
Koneisto ei ole enää huollon piirissä.
Huomioitavaa: Näissä ensimmäisissä quartz-kelloissa tehdas lupaili useimmille koneistoille käyntitarkkuuksia <5s/kk tai +/-5s/kk. Käyntitarkkuushuuma ja sillä kilpailu olivat selkeästi tärkein tekijä, quartz-kellojen läpimurrossa ja tehtaat yltyivät lupailemaan kuluttajille vähän liikoja. Nämä lupaukset aiheuttivat maahantuojien huolloille tavattomasti lisätöitä, kun kelloja tuli rukattavaksi myyntitakuu aikana. Varsinkin naisten koneisto 1350 kohdalla käyntitarkkuuden lupaus oli lähinnä vitsi, kellossa ei ollut edes sekuntiosoitinta mistä todentaa tuo käyntitarkkuus/heitto. 1350 koneisto askelsi 20s välein , jos yksikin askellus jäi jonkin häiriön takia ottamatta, kello oli jo jätättänyt 20 sekuntia! Säädetty asetus ei myöskään pysy trimmerillisissä kelloissa, sillä ajanmittaan trimmerinsäätö hapettuu ja asetus muuttuu, kello alkaa jätättää. Jos 80-luvun puoliväin kellossa on alkuperäinen sähköosa, eikä sitä ole koskaan säädetty, on kellon käyntiheitto yleensä jätätyksen puolella luokkaa -50s/kk Tänä päivänä, jos teoreettisten laskelmien mukaan kello käy tuolla +/-5s/kk tarkkuudella, luvattu käyntitarkkuus annetaan kolme kertaa se eli +/-15s/kk. Tosin nykyään kelloissa ei enää ole trimmeriä, josta säätää quartz-kellon käyntitarkkuutta, vaan se on piiriin ohjelmoitu tehtaalla, jos käyntitarkkuutta halutaan muuttaa, kelloon on vaihdettava uusi piiri, eikä ole tietoa onko uusi piiri sen tarkempi, jos vanha toimii toleranssin puitteissa. Yleensä tämän päivän quartz-kellojen manuaaleissa ei käyntitarkkuudesta puhuta yhtään mitään, ihmisillähän on jo valmiiksi käsitys, että quartz-kello on äärettömän tarkka. Kun ei olla mitään sanottu, ei olla liikoja luvattu!
Omega 1332.
Malli tuotantoon 1979.
Koneiston mitat: halkaisija 28,00 mm ja korkeus 2,90 mm
Käyntitarkkuus <5s/kk. 1,55V patteri (11,60/2,10), pariston kestoksi
ilmoitettu 2 vuotta.
Virrankulutus max 2,7 uA. Keskisekunti, kalenteri, aikavyöhykesiirto.
Kellossa moottorisiirto. Painin klo 2:00, josta asetetaan min ja sek. Nupista tunnin ja kalenterin asetus.
Aikaanasetus: Kellon nupista asetetaan vain tunnit. Sekunti ja minuuttiosoitin asetetaan aikaan juoksuttamalla osoittimia painimesta. Paininta painetaan pitkä painallus (8s) sek.osoitin pysähtyy, vapautetaan painin ja painetaan heti uudelleen, jolloin sekunti ja minuutti alkavat liikkua vauhdilla eteenpäin.
Koneisto on edelleen huollettavissa, vaikka osia saa rajoitetusti. Huolto kuntoarvion perusteella. Kellon elektroniikka-osaa ei enää saa.
1332 Perusversio.
1333 Parannettuversio. Uusi rataskoneistonsilta.
1336 Sama kuin 1332, ilman kalenteria.

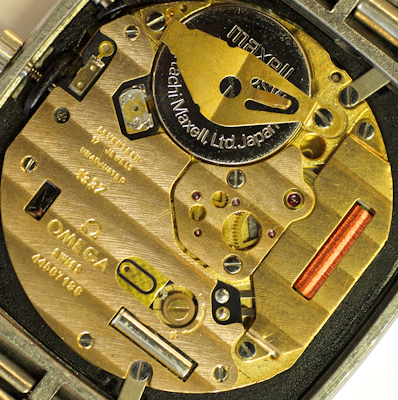

1337 Parannettu versio, sama kuin1332. Uusi sähköosa. 1981.

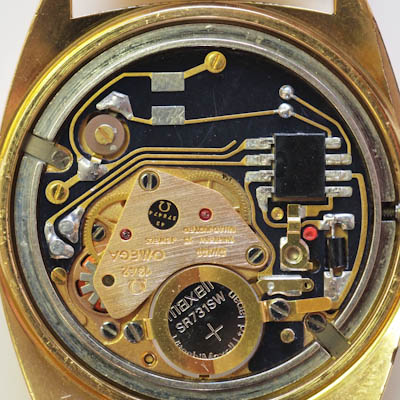

Omega 1342
Malli tuotannossa 1977-80.
Koneiston mitat: halkaisija 11,5" = 25,60 mm ja korkeus 3,50 mm.
Keskisekunti, aikavyöhykesiirto. Kellossa moottorisiirto, painin nupissa,
josta asetetaan min- ja sek.osoitin. Koneistossa on joko 7 tai 13 kiveä. Luvattu
paristonkesto on 15 kk. Virrankulutus max 5 uA.
Aikaanasetus: Kellon nupista asetetaan vain tunnit. Sekunti ja minuuttiosoitin asetetaan aikaan juoksuttamalla osoittimia nupissa olevasta painimesta. Paininta painetaan pitkä painallus (8s) sek.osoitin pysähtyy, vapautetaan painin ja painetaan heti uudelleen, jolloin sekunti ja minuutti alkavat liikkua vauhdilla eteenpäin.
Koneisto on edelleen huollettavissa, vaikka osia saa rajoitetusti. Huolto kuntoarvion perusteella. Kellon elektroniikka-osaa ei enää saa.
1340 Perusversio.
1342 Sama, kalenteri.
1343 Sama, kalenteri, cronometritestattu.
1345 Sama, tuplakalenteri.
1346 Sama tuplakalenteri, cronometritestattu.

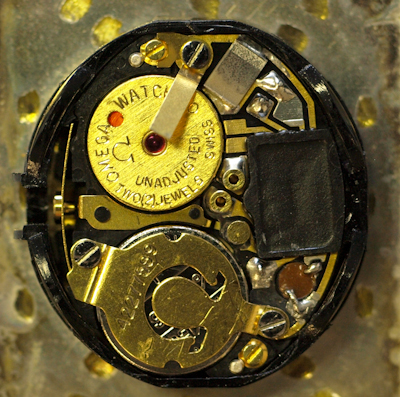

Omega 1350.
Naisten quartz-koneisto, moottorisiirrolla. Tuotantoon 1977.
Koneiston mitat:
Halaisija: muotokone 13x15,15 mm ja korkeus 3,35 mm.
Koneistossa 2 kiveä, tunti ja min.osoitin.Luvattu käyntitarkkuus <5s/kk.
Pariston kesto 3 vuotta,.Virrankulutus pienempi kuin 0,50 uA.Kellossa moottorisiirto, ei lainkaan nuppia.
Aikaanasetus: Kellon osoittimet asetetaan aikaan juoksuttamalla osoittimia painimesta. Paininta painetaan pitkä painallus (8s) sek.osoitin pysähtyy, vapautetaan painin ja painetaan heti uudelleen, jolloin osoittimet alkavat liikkua eteenpäin, lyhyt painallus siirtään minuutin, pitkäpainallus tunnin kerralla.
Koneisto ei ole enää huollon piirissä.
1350 Perusversio.
1351 Sama kone eri muoto, pyöreä.halk. 17,30 mm.
1352 Sama kone eri muoto, mitat 9,00x21,00 mm
1353 Parannettu versio, sama kuin 1350, uusi sähköosa.

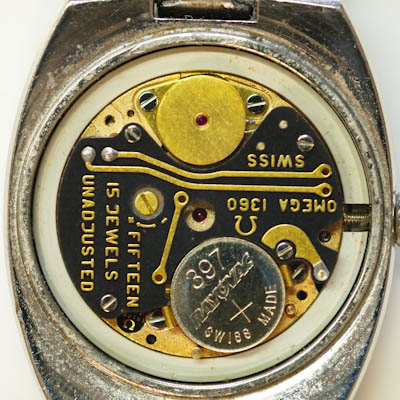

Malli tuotantoon 1978.
Koneiston mitat: halkaisija 19,40 mm ja korkeus 4,50 mm.
Min. ja tuntiosoitin, osoitin askellus 1 kerta/min. Pariston kesto 1 vuotta, kiviä
15. Virrankulutus p4,5 uA. Kellossa moottorisiirto, nupin tilalla painin.
Koneisto ei ole enää huollon piirissä.

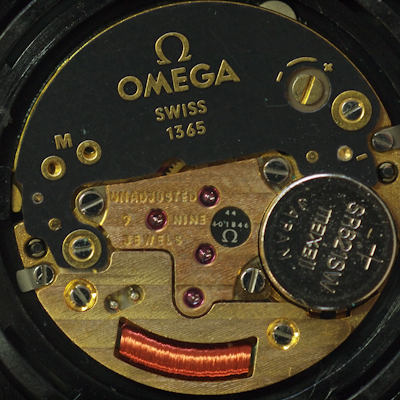

Omega 1365.
Malli tuotantoon 1980.
Koneiston mitat: halkaisija 19,40 mm ja korkeus 1,90 mm.
Min. ja tuntiosoitin, osoitin askellus 1 kerta/min. Pariston
kesto 2 vuotta, kiviä 9. Virrankulutus pienempi kuin 0,40-0,60 uA. Kellossa moottorisiirto, ei lainkaan nuppia.
Aikaanasetus: Kellon osoittimet asetetaan aikaan juoksuttamalla osoittimia painimesta. Paininta painetaan pitkä painallus (8s), vapautetaan painin ja painetaan heti uudelleen, jolloin osoittimet alkavat liikkua eteenpäin, lyhyt painallus siirtään minuutin, pitkäpainallus tunnin kerralla.
Koneisto ei ole enää huollon piirissä.

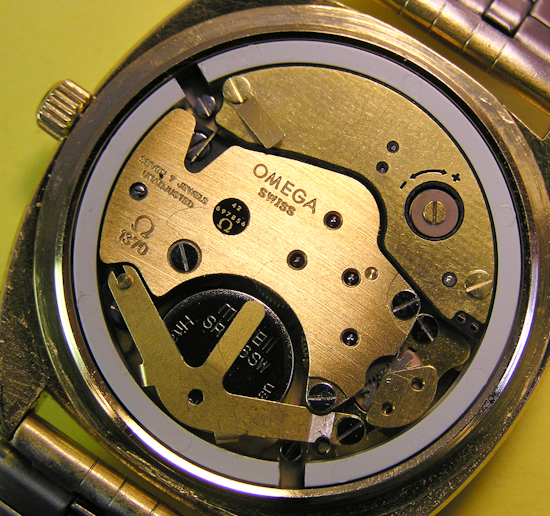

Omega 1370.
Malli tuotantoon 1979.
Koneiston mitat: halkaisija 25,60 mm ja korkeus 4,80 mm.
Keskisekunti, aikavyöhykesiirto. Kellossa moottorisiirto, siisto nuppia painamalla, josta asetetaan min- ja
sek.osoitin. Luvattu pariston kesto 1 vuotta (mutta jopa 2). Virrankulutus
pienempi kuin 3,40 uA. Käyntitarkkuus +/-5s/kk.Koneistossa 7 kiveä.
Aikaanasetus: Kellon nupista asetetaan vain tunnit. Sekunti ja minuuttiosoitin asetetaan aikaan juoksuttamalla osoittimia painamalla nuppia. Nuppia painetaan pitkä painallus (8s) sek.osoitin pysähtyy, vapautetaan painin ja painetaan heti uudelleen, jolloin sekunti ja minuutti alkavat liikkua vauhdilla eteenpäin.
Koneisto ei ole enää huollon piirissä.

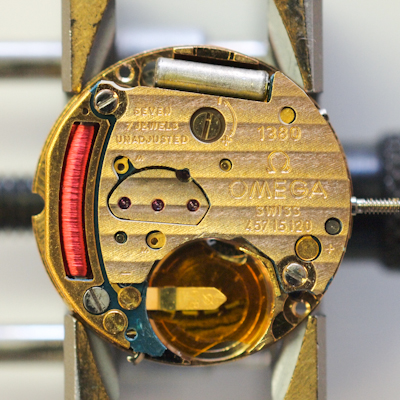

Omega 1380, naisten kaliiperi.
Naisten malli. Kaliiperi 1380 tuotantoon 1981. Mallista myöhemmin tehty ETA556.111, josta taas ETA956.111. ETAn versiossa ei ollut metallista sähköosanpeitelevyä (osa, jossa lukee Omega).1380 on muunnettu myöhemmin kaliiperiksi 1383. Eroavaisuus: sähköosalla ei ole peitelevyä, se ei sovi nykyaikaiseen sähköosaan. Kaliiperi 1380 jäi lyhytaikaiseksi, jo seuraavana vuonna, 1983 Omega esitteli kaliiperin 1426, eikä tätä konetta enää käytetty uusissa malleissa. 1426 on ollut tähän päivään asti kalenterillisten naistenkellojen peruskoneisto, se luetaan nykyaikaiseksi kaliiperiksi.
Koneiston mitat: halkaisija 17,20 mm ja korkeus 2,80 mm.
Keskisekunti, kalenteri, kiviä 7. Pariston kesto 2 vuotta. Virrankulutus
pienempi kuin 1,60 uA. Luvattu käyntitarkkuus +/-5s/kk.
Koneisto on edelleen huollettavissa, vaikka osia saa rajoitetusti.
Omega 1420.
Kaliiperi 1420 tuotantoon 1982. Tehty alunperin naisten malli 1380 (yllä) pohjalta. Mallista myöhemmin tehty ETA555.111, josta taas ETA955.111.
ETAn versiossa ei ollut metallista sähköosanpeitelevyä (osa, jossa lukee Omega).
Malli jäi lyhytaikaiseksi, jo seuraavana vuonna, 1983, Omega esitteli kaliiperin
1430, eikä tätä konetta enää käytetty. 1430 on ollut tähän päivään asti
miestenkellojen peruskoneisto (nykyään koneisto rodinoitu, samalla
kaliiperinumero on muuttunut, 1530).
ETA kaliiperi ETA255.111 perustuu Omega kaliiperiin 1430.
Koneiston mitat: halkaisija 23,30 mm ja korkeus 2,80 mm.
Keskisekunti, kalenteri, kiviä 7. Pariston kesto 2 vuotta. Virrankulutus
pienempi kuin 1,60 uA. Luvattu käyntitarkkuus +/-5s/kk.
Koneisto on edelleen huollettavissa, vaikka osia saa rajoitetusti.
Ennen quartz-kellon keksimistä hetken aikaa
käyntitarkkuusvaltikka oli äänirautakelloilla.
Kello lisätty tähän
quartz-kellojen-ketjuun, koska äänirauta-kellon huollosta tulee
tasaisesti kyselyitä. Valitettavasti nämä kellot eivät ole enää huollon
piirissä, sillä koneistoihin ei ole tarjolla mitään osia.
Omega äänirautakello, käytti koneistona ESAn valmistamaa äänirauta-koneistoa, kuten kaikki muutkin sveitsiläiset merkit, joilla oli äänirautakello. Sveitsiläinen kelloteollisuus kutsui koneistoa ESA Mosabaksi (Montre sans balancier, kello ilman käyntilaitetta). Jokainen tehdas antoi vielä oman nimen äänirautamallilleen, Omega kutsui äänirautaansa nimellä f300, nimi tulee värähtelytaajuudesta (f = frequence) , joka oli 300 hertziä. Vuonna 1966 joukko sveitsiläisiä kellotehtaita osti yhteisostona lisenssin Bulovan omistamaan patenttiin äänirauta kellosta. Lisenssin hinta oli niin kova, että yksikään ei olisi selvinnyt siitä omin voimin. Eräiden tietojen mukaan hinta oli kymmenen miljoonaa Sveitsin frangia, kova hinta vielä tänäänkin. Hina oli siis vain itse patentteihin, ei valmiiseen piirrustukseen kellosta. Vain lisenssin ostoon osallistuneilla oli siis oikeus käyttää koneistoa. Mukana olivat Omegan lisäksi: Eterna, Certina, Tissot, Longines, Rado, Derby, Zenith, Movado, IWC ja Baume & Mercier. Lisenssi hankittiin 1966, koneiston kehitti Max Hertzel, joka oli keksinyt ja kehittänyt Accutronin Bulovalle, kellot saatiin myyntiin 1969 alkaen ja lisenssi päättyi 1976. Quartz-koneistot syrjäyttivät ääniraudan, samoihin aikoihin, kun 10 vuoden lisenssi päättyi. Myöhemmin eteenpäin myydyistä vanhoista osista äänirautoja ovat valmistaneet mm Titus ja Technos, ne eivät siis olleet näitä alkuperäisiä tehtaita. Technos merkillä kelloja myytiin 1990 tavallaan retrokelloina!
Koneisto oli erittäin herkkä iskuille ja kolauksille, johtuen rakenteesta. Koneistossa oli käyntiratas (halkaisija 3mm ja siinä 200 hammasta, niitä ei erota vielä isollakaan luupilla, pitää olla mikroskooppi). Tätä ratasta liikuttaa ääniraudan varteen kiinnitetty erittäin ohut jousi, jonka kärjessä oli pieni kivi (osan nimi on lamelli), lisäksi on toinen lamelli, jonka tarkoitus on pitää ratas aloillaan. Isku kellolle voi vioittaa käyntirattaan hammasta, vääntää lamellit pois oikeasta asennosta, rikkoa ääniraudan tai rikkoa sähköosan, joka antaa ääniraudalle värähtelyenergian. Kellon toinen akilleen kantapää on kalenterikiekko, joka on tehty muovista. Siitä murtuu helposti kiekon hammastuksesta pala, kun kello saa iskun. Aika on tehnyt muovin entistä hauraammaksi. Lisäksi koneiston sähköosan tinajuotteet ovat alkaneet, iän seurauksena, lahota. Kaiken huipuksi, kun koneisto aikanaan rakennettiin, ei nykyaikaista hopeaoksidi-paristoa oltu vielä keksitty ja kello toimi ensimmäisillä pattereilla, mercury- eli elohopea-pattereilla. Niiden valmistus on kielletty jo 90-luvun puolivälissä, koska elohopea on ympäristömyrkky. Kello toki toimii hopeaoksidi-patterilla, mutta vaarana on, että varsinkin huollettu kello, jossa on uudet öljyt, toimii, "liian hyvin" ja ääniraudan värähdellessä 1,55V pariston virralla voimakkaamin kuin 1,35V paristolla, lamelli alkaakin siirtää ratasta kaksi hammasta kerralla, tällöin kello edistää voimakkaasti. Vikaa pyritään ehkäisemään säätämällä 2. lamellia nojaamaan voimakkaammin ratasta vasten, mitä on alunperin suunniteltu.
Omega äänirauta 1250.

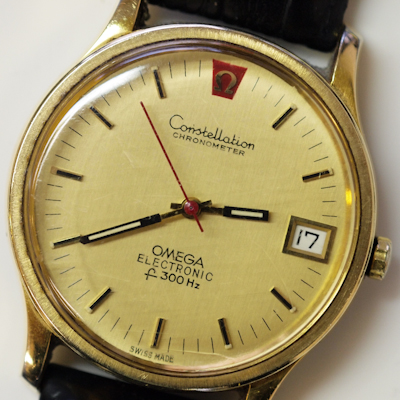

Äänirautakellon tunnistaa taulun sanoista Electronic ja F 300Hz. Herzi-luku on aina taulussa, mutta ei aina electronicia.
Koneiston mitat: halkaisija 13" = 29,0 mm ja korkeus 4,85 mm. Kiviä kellossa
oli 12. Koneisto oli tuotannossa 1973-77.
Äänirautakellot toimivat 1,35V mercury pattereilla, joita ei enää valmisteta.
Kello toimii jotenkin myös nykyaikaisella 1,55V hopeaoksidi-paristolla, mutta
saattaa edistää joissain tapauksissa voimakkaasti.
1250 Perusversio.ESA 9162.
1255 Äänirauta cronograafi, tuplakalenteri, cronossa:
nollattava keskisekunti, 30m-laskin ja 12h-laskin. Crono-modulin valmisti Dubois
Dépraz SA, se oli rakennettu ESA 9164 koneistoon.
1260 Tuplakalenteri. ESA 9164.

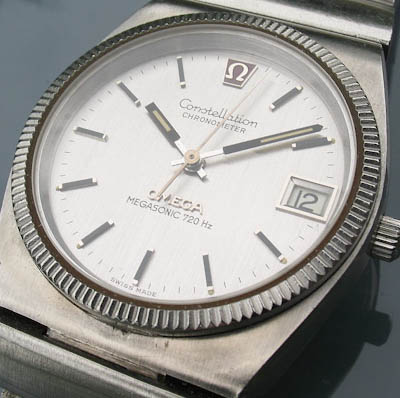

Lisäksi vanhempi malli, Megasonic. Malli ei perustunut
Bulovan patenttiin vaan oli Omegan oman kehitystyön tulos. Kello oli myös epäonnistunut versio,
koska oli erityisen herkkä iskuille ja kolauksille ja vedettiin markkinoilta nopeasti pois.
Tästä johtuen, se on erittäin harvinainen. Koneiston mitat: halkaisija 13" = 29,0 mm ja korkeus
5,0 mm. Kiviä 15.Tuotannossa 1973-74. Mallin värähtelytaajuus 720Hz.
1220 perusversio kalenterilla.
1230 tuplakalenteri.
Äänirauta kelloille ei ole enää valitettavasti huoltoa. Tiettävästi myös Omegan tehdashuolto lopetti äänirautojen huollon 2022.
ETA/ESAn ostama lisenssi umpeutui jo 1976 ja silloin myös päättyi koneisto-osien valmistus. Osia ei ole siis tehty lisää 44 vuoteen. Erityisen rikkoutumisherkkiä osia äänirautakoneistossa olivat käyntiratas ja kalenterikiekko. Käyntiratas vioittui iskusta, kalenterikiekko oli tehty muovista ja sen hampaat vioittuvat myös iskuista ja kolhuista, joskus ihan ikääntymisen takia. Kalenterikiekon muovi on hapertunut iän myötä ja kiekon hampaat menettävät muotoaan. Kumpaakaan osaa ei ole saanut virallisesti sitten 80-luvun puolivälin. Omegalla on ollut osia varastossa ja se on tehnyt tehdashuoltoja, mutta nyt nekin osat on käytetty (2020), eikä Omega enää ota äänirautakoneistoja tehdashuoltoon.
